De quel équipement additionnel s’agit il donc ?

Premier élément important : la réception. Mon émetteur est un 100mW, sachant qu’un 10mW a une portée d’environ 300m je suppose pouvoir aller au delà des 500m avec l’antenne de réception  qui est fournie en standard sur les lunettes Fat Shark, omnidirectionnelle 3dBi.

Mais j’aimerai pouvoir aller un peu plus loin, sans avoir la prétention de faire du “long range”. Une petite digression à ce titre, il existe des émetteurs/récepteur 2,4 ghz de chez DragonLabs ayant une portée de plusieurs km, ils fonctionnent en UHF, un autre monde.

Bref je me suis donc équipé d’une petite antenne plateau 14dBi, encore une fois de chez HobbyKing Antenna for 2.4Ghz 14dBi Directional. Elle se branche via une prise SMA directement à la place de l’antenne baton sur les lunettes. Par contre le câble est court, il me faudra trouver une rallonge.

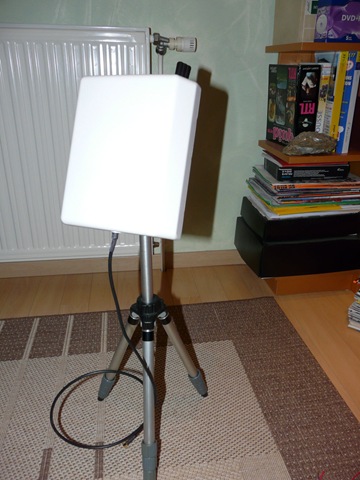

Pour être efficace elle doit être montée en l’air verticalement et orientable un minimum. Je me suis confectionné un support à cet effet à partir d’un pied d’appareil photo, voici ce que cela donne.

Second point important : la vidéo HD. Le FPV doit me servir à mieux voir l’environnement que je souhaite enregistrer soit en vidéo soit en photo. En effet du sol il est souvent difficile d’évaluer si on est à la bonne altitude et dans le bon axe.

Et comme je dispose d’une caméra GoPro HD je me suis posé la question d’adapter celle ci à la prise de vue en immersion. Cela est réalisable, plusieurs sites et pilotes ont documenté ceci. Il faut pour cela un câble de connexion vidéo pour relier la caméra à l’émetteur, une prise jack 2,5 mm vidéo (chez StudioSport) pour le connecter à la GoPro et un peu de réflexion pour connecter le tout. En fait j’ai suivi les schémas disponibles en ligne

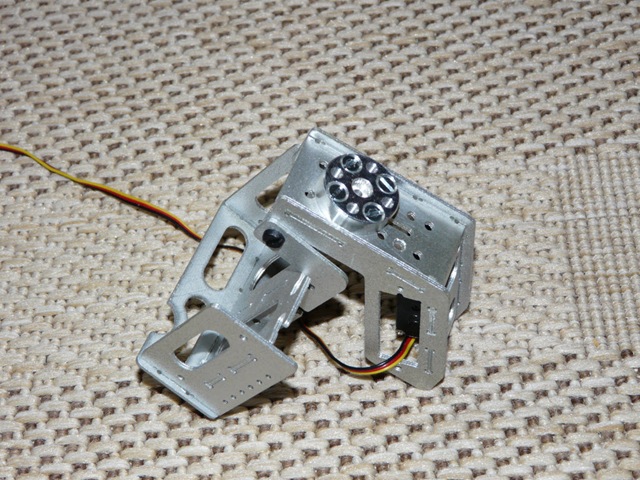

Et pour pouvoir utiliser au mieux cette caméra je compte la mettre en oeuvre avec un support Pan/Tilt pour GoPro HD de chez Globe Flight.

Si vous prenez ce support pensez à prendre un adaptateur très pratique pour le connecter au servo (Hitec)   .

Voici le résultat des tests  vidéo avec la GoPro :

http://exposureroom.com/flash/XRVideoPlayer2.swf?domain=exposureroom.com/&assetId=37ba5ceb897f434ab41a35f4b5e8170a&size=md&titleColor=%23ffffff

Ca y est je me suis lancé.  Depuis 2 ans que je lis les essais en FPV de plusieurs aéromodélistes j’étais très tenté de commencer cette pratique. Pour ceux qui ne le sauraient pas FPV désigne l’expression “First Person View” et donc les techniques de prise de vue aérienne à la place du pilote en aéromodélisme, combinées à une retransmission en direct.

En fait je suis curieux des possibilités de réalisation photos et vidéos en mode FPV.

Les prix des technologies ayant considérablement baissé ces deux dernières années je me suis engagé dans cette voie en investissant. Je vais vous présenter ici les choix techniques que j’ai fait et les premiers résultats obtenus. Je verrai comment évoluera ensuite cette plate forme selon mes besoins.

Ecran ou Lunettes ?

J’ai opté tout d’abord pour un ensemble me permettant la plus grande autonomie et donc ne nécessitant pas un équipement trop encombrant.  D’où le choix de lunettes plutôt qu’une retransmission sur écran. Les lunettes ont une batterie incorporée, ne requièrent pas un support additionnel, et dans celles que j’ai prises disposent d’un récepteur inclus.

J’ai acheté le kit Fat Shark Aviator Edition 2010 2,4 Ghz de chez HobbyKing, à un moment où le prix a été exeptionnellement bas, une vraie opportunité qui n’a duré que un jour tout au plus !!

Emetteur

L’émetteur embarqué avec la caméra est fourni avec le kit des lunettes Fat Shark, c’est un 100mW en 2,4 Ghz, même longueur d’onde que le récepteur des lunettes avec quatre canaux au choix. J’ai opté pour une fréquence en 2,4 Ghz car je suis équipé en 41Mhz sur ma radio Futaba FF9. J’alimente l’émetteur avec une batterie Lipo 2S, 7,4V, régulée en 5V avec un UBEC Turnigy.

Caméra

La caméra retenue pour cette phase d’initiation au FPV n’est pas très sophistiquée, HobbyKing a proposé rapidement après les kits Fat Shark une caméra du même fabricant, de type CMOS, qui doit me permettre de me former à cette discipline rapidement. Par ailleurs je n’attends pas de cette caméra des qualités de prise de vue haute définition car elle ne me servira qu’à la vision et à de l’enregistrement de sécurité, j’expliquerai ce que j’entends par cela un peu plus loin.

C’est donc la version pré équipée d’un support Pan/Tilt que j’ai retenue : FatShark Pan/Tilt CAM system.

HeadTracker

L’usage d’un head tracker m’a paru indispensable à la lecture des différents forums/blogs  et expériences d’autres pratiquants. L’avion évoluant dans un espace en 3 dimensions, n’avoir qu’une vue avant me semblait un peu restrictif. Encore une fois c’est HobbyKing qui a satisfait mon choix avec leur HobbyKing X-1000 Advanced Head-Movement-Tracker Gyro.

Ce modèle est d’autant plus intéressant qu’il se connecte via la prise carré Futaba d’écolage pour alimenter le module et relayer les ordres vers les 2 canaux que l’on peut choisir parmi 1 à 8. J’ai configuré le mien sur les voies 7 et 8 libres de mon récepteur.

En synthèse

Voilà ce que donne l’équipement Emission/Réception que j’ai donc assemblé pour mes premiers tests vidéo.

J’ai fait un essai de connexion des éléments puis de réception, sans préoccupation de la portée. Voici ce que cela donne :

http://exposureroom.com/flash/XRVideoPlayer2.swf?domain=exposureroom.com/&assetId=8e180200666c459e96dbeb04b86d6fda&size=sm&titleColor=%23ffffff
