Voici une description de la construction de mon Quadcoptère HobbyKing FPV250 QV.
C’est un petit multi rotor de taille 250mm entre les axes moteurs en diagonale, comme l’indique son nom FPV250 QV.
Voici une liste des composants requis pour assembler ce petit multi rotor.

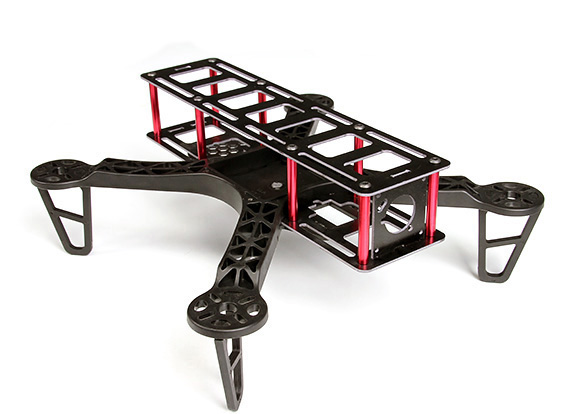

- Frame HobbyKing FPV250QV avec option support allongé (17$)

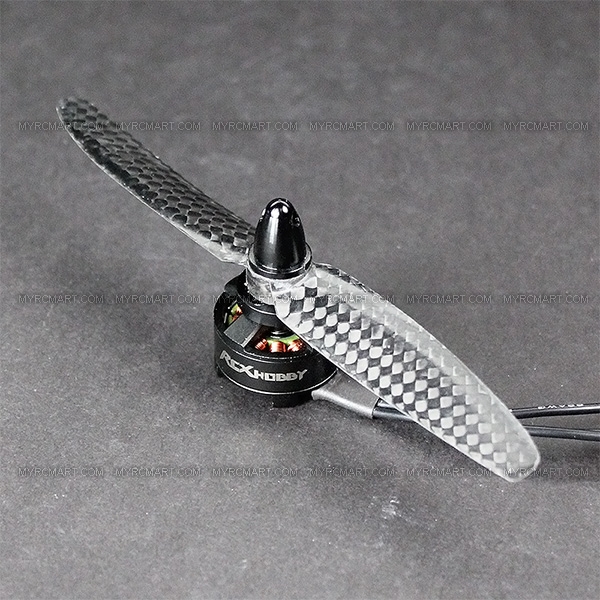

- Ensemble 4 moteurs RCX 1806-2 2300KV et 4 controleurs 10A + 4 hélices carbones 5030 (75$)

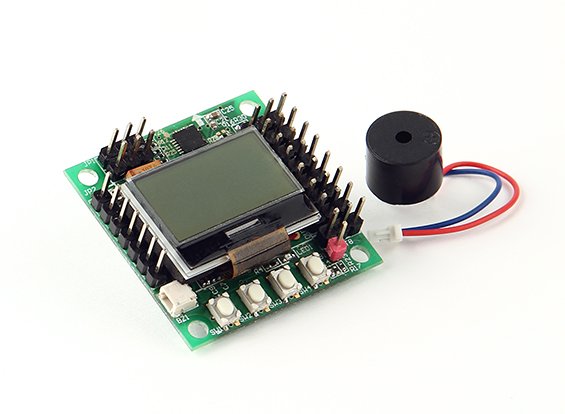

- Carte de contrôle de vol HobbyKing KK2.1 mini (20$)
- Carte de distribution électrique (2,22$)

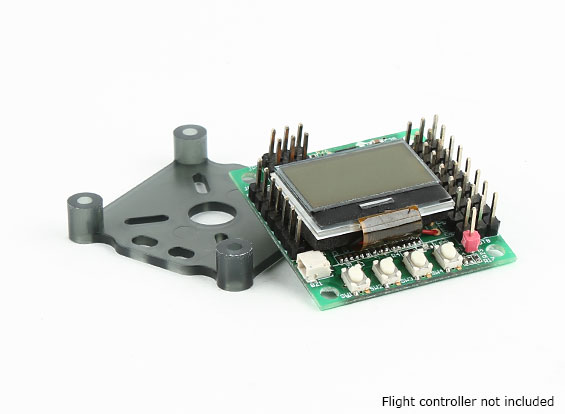

- Support de carte électronique et électrique (2,09$)

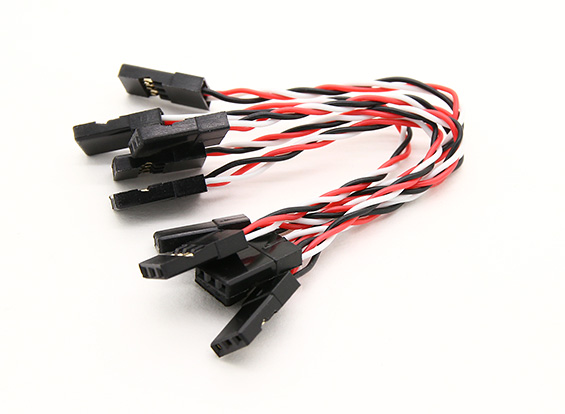

- Cables male/male de connexion entre électronique et récepteur (1,89$)

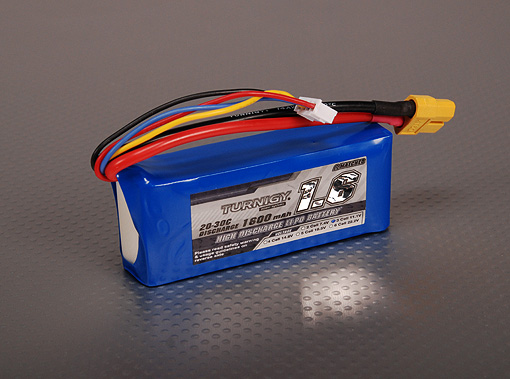

- Accu Lipo 1300mA ou 1600mA (Env. 11$)

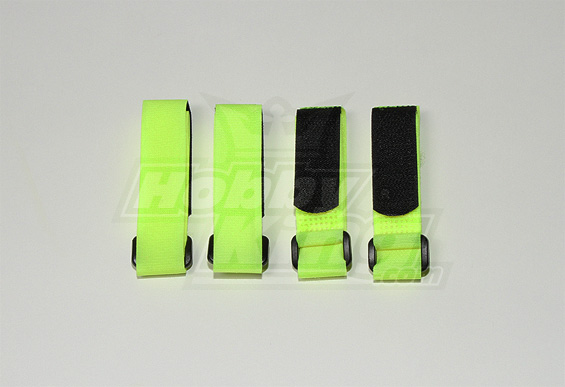

- Velcros de support de batterie (3,78$)

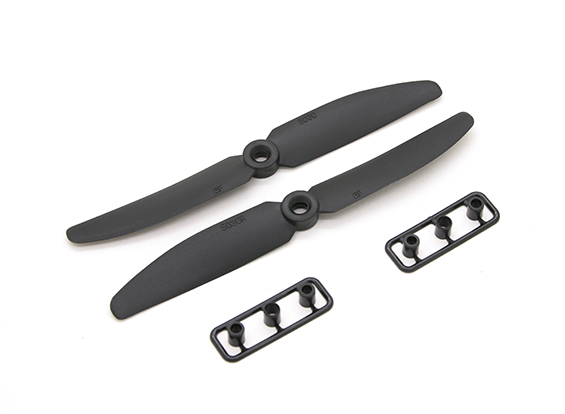

- 2 paires d »hélices 5030 (2x 1,15$)
A ce stade le quadcoptère revient à 135,28$, soit environ 108€, hors frais de port (cours du dollar au 16.11.2014), hors récepteur.
Quelques images du montage :
Section FPV
Pour utiliser ce quad en mode FPV il faut ajouter une caméra de bonne qualité, un émetteur vidéo pas trop puisssant (le vol reste dans un volume restreint à distance moyenne de 500m au maximum), un récepteur vidéo et des antennes de type cloverleaf pour améliorer la qualité de la réception. Voici ma recommandation pour cela, auprès de Securitycamera2000, je n’ai pas eu de difficulté avec eux et port gratuit …
Caméra (29,99$)

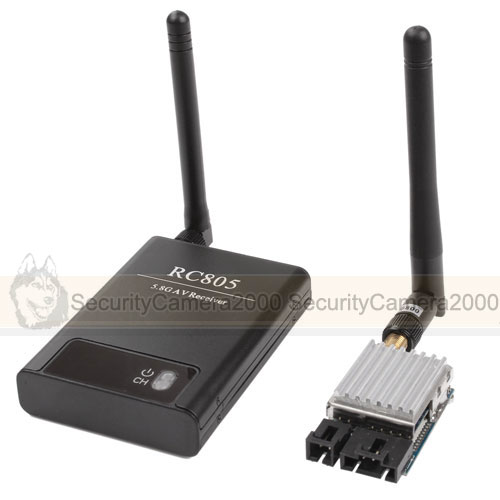

Emetteur/Récepteur(39,98$)
Antennes (15$) Vérifier que les antennes sont du même type de vissage que l’émetteur et le récepteur. Dans le cas présent c’est du RP-SMA (il existe du SMA).

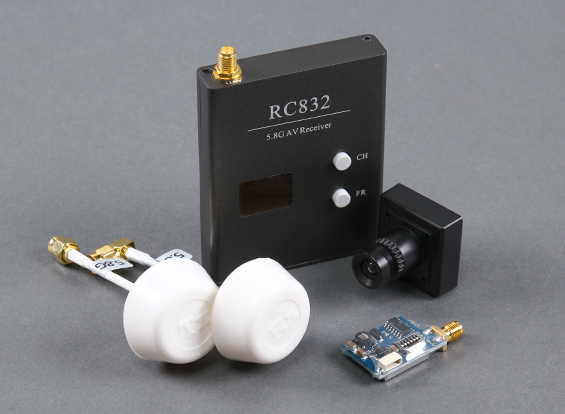

Si vous êtes inconditionnel de HobbyKing il est possible de trouver un combo Tx/Rx+Caméra à peu près identique à cet ensemble et à un prix identique quasiment. La caméra est de qualité inférieure notamment dans la gestion des contre jours et de surexposition.
Reste la question des lunettes ou de l’écran, investissement plus important et là je vous laisse le soin de faire le choix qui correspond à vos attentes.
¶R1100 Weblog
Bonjour
Comment faites vous les branchements sur la carte KK2.15 mini ?
Merci de votre réponse .
Amicalement C. Peter
J’aimeJ’aime
http://flic.kr/p/rUsXvC Sur cette première photo on voit les connexions des 4 controleurs, ESC, vers la carte. De la gauche vers la droite les moteurs 1 à 4, le 1 étant celui avant gauche pour une config en X, puis on tourne dans le sens des aiguilles d’une montre pour 2, 3 et 4. (Voir la config layout des moteurs dans le menu de la carte elle même, c’est dessiné et clair).
http://flic.kr/p/qXN26B Cette seconde photo montre les branchements de la carte vers le récepteur. Le dessous de la carte indique vers quelle voie connecter les pins. La connexion est différente de la carge HK KK 2.1.5 normale. Ici les 3 premiers pins a gauche ‘marron rouge orange’ (négatif,positif,signal) correspondent au branchement d’une prise de servo sur la voie 3, gaz (je suis en futaba T14Sg). Puis les couleurs jaune, vert, bleu et mauve, correspondent au fil de signal (pas besoin des fils + et -) des voies 1, 2, 4, et 5, soit ailerons, profondeur, direction et voie pour le self level à associer avec un inter on/off.
Est ce assez clair ? J’ai un rêglage de la carte avec des paramètres pour démarrer ‘pépère ‘, j’attaque les rêglages pour du vol plus vif type racer et flips.
